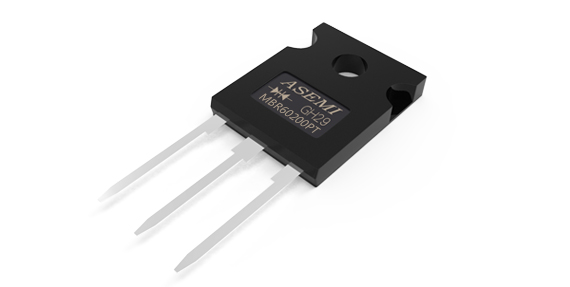

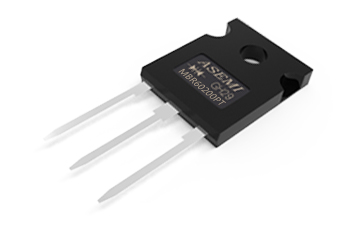

MBR60200PT,MBR60150PT,ASEMI肖特基二极管,高压大电流适配变频器、充电箱等功率设备 MBR60200PT
  • 型 号MBR60200PT

    品 牌ASEMI

    封 装TO-247/3P

    特 性大功率肖特基管

  • 正向电流
    (lo)
    反向耐压
    VRRM
    芯片材质
    Chip Material
    芯片个数
    Chip Number
    漏电流
    (lr)
    操作温度
    Temperature
    60A 45V~200V 金属&硅芯片 2 (双芯片) 10ua -40℃~170℃
    正向电压
    (VF)
    浪涌电流
    IFSM
    芯片尺寸
    Chip Size
    引线数量
    Lead Number
    恢复时间
    (Trr)
    包装方式
    Package
    0.54V~0.92V 500A 150MIL 3 5ns 1800/箱

    采用玻封GPP工艺芯片,密封性可靠性好,防止电性出现衰降情况

    采用镭射激光打标,不易褪色防止翻新;环氧塑脂塑封稳定性好

    采用无氧铜框架引脚,镀亮锡防止氧化不上锡、内阻小导电性好

    采用5层大瓦楞牛皮纸箱,4道禁锢带保护,耐压耐磨可重复利用

    内盒采用防潮塑膜保护,方便仓库长期存贮,上机易上锡易焊接

    采购热线:

    400-9929-667

    视频解说/ VIDEO

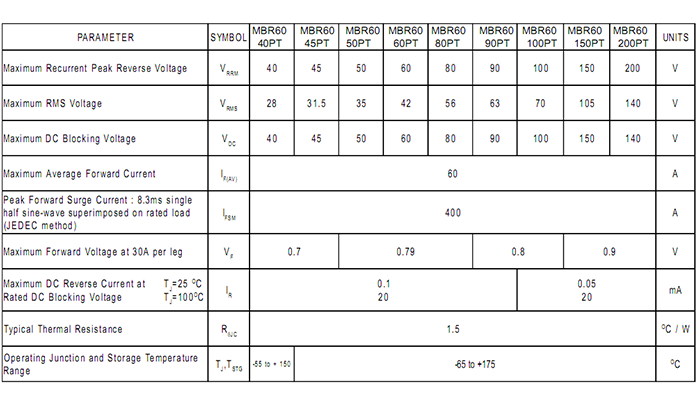

    产品参数详解/ PRODUCT PARAMETERS

    视频内容详解:

    ASEMI品牌60200PT,系列产品MBR60100PT、MBR60150PT、60200PT。本产品采用玻峰GPP芯片,参数离散性一致,品质高稳定性和可靠性。欢迎咨询 取样测试。采购MBR60100PT,全国服务热线:400-9929-667。

    视频内容详解:

    AASEMI品牌MBR60100PT,系列产品MBR60100PT、MBR60150PT、60200PT。本产品采用玻峰GPP芯片,参数离散性一致,品质高稳定性和可靠性。欢迎咨询 取样测试。采购MBR60100PT,全国服务热线:400-9929-667。

    MBR60200PT

    产品细节/ DETAIL

    MBR60200PT 6小图1

    采用玻封GPP工艺芯片,密封性可靠性好,防电性衰降

    2、6小图 2

    镭射激光打标,不易褪色;环氧树脂塑封,绝缘稳定性好

    2、6小图 3

    框架引脚采用无氧铜材料,内阻小导电性好,镀锡防氧化

    asemi 6小图 6

    独立小包装,防止物料积压碰撞刮花,产品信息标注明确

    ASEMI 6小图4

    5层大瓦楞牛皮纸箱,4道紧固带保护,耐压耐磨可重复利用

    asemi 6小图 5

    3层小瓦楞内盒+防潮塑膜保护,方便存贮,上机易上锡焊接包装方式:360/盒  内盒:防潮、密封纸盒

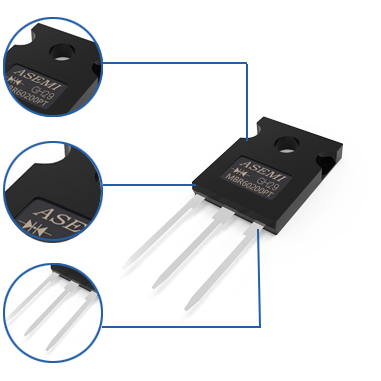

    产品详解/ DESVRIPTION

    3、详解1
    3、详解2
    激光印字 / GREEN LASER PRINTER

    ●镭射激光打标,不易退色,解决易掉色困扰,防止翻新与冒牌问题

    ●生产效率高,订单交期快,解决货期长,生产低效率问题

    外壳封装 / ADVANCED PLASTIC PACKAGING

    ●采用环氧树脂材料一次性注塑成型,边角无毛刺

    ●环氧树脂阻燃性能好,强度高,耐高温,外力冲击不易裂

    引脚 /  OXYGEN-FREE COPPER PINS

    ●采用无氧铜材料,镀亮锡,防止氧化,易上锡易焊接

    ●内阻小导电性好,承受大电流冲击发热小

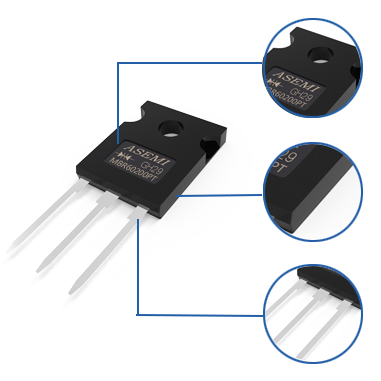

    “ASEMI”品牌的LOGO

    A = advanced(先进)

    SEMI = semiconductor (半导体)

    【极性符合标识】

    【正负交流脚位指示】

    【物料生产批次批号】

    型号解析/Model analysis

    ●【MBR60200PT】代表本产品的完整型号

    ●【MBR】代表肖特基二极管

    ●【60】代表其正向电流为60A

    ●【200】代表其反向耐压为200V

    ●【PT】代表其是TO-247/3P大封装

    产品尺寸/ SIZE

    asemi 247 尺寸图1
  • 本体高度:

    19.90mm
  • 本体宽度:

    15.60mm
  • 引脚长度:

    20.00mm
  • 定位孔高度:

    17.8mm
  • asemi 247 尺寸图2
  • 本体厚度:

    4.80mm
  • 引脚间距:

    5.45mm
  • 引脚厚度:

    0.62mm
  • 台湾工艺/ PROCESS

    产品

    持续稳定

    产品持续稳定

    采用GPP玻封芯片,产品持续稳定

    产品

    数量准确

    产品数量准确

    严格的外检包装程序,产品数量准确,包装无破损

    注塑

    一步成型

    注塑一步成型

    自动化设备支持注塑一步成型

    经过

    6道质检

    经过6道质检

    检测Vb、Io、If、Vf、Ir等12个参数经过6道检测,△V控制在80V以内,提高4颗芯片的一致性和可靠性

    完善

    人际交互

    完善人际交互

    分筋,切割,分离,完善的人际交互流程

    产品PK/ PRODUCT PK

    PT  PT某新

    ASEMI采用150MIL; 玻封GPP芯片,参数一致性好,输出稳定

    某些采用138MIL; 长时间工作发热严重,容易炸机等品质不良

    MBR60200PT PK 1 ASEMI PK 4

    ASEMI采用镭射激光打标方式,耐洗板水的腐蚀,丝印不易掉色

    普通油墨丝印容易掉字,污染电路板,存在恶意翻新,贴牌等不良隐患

    5、PK 引脚 ASEMI PK 4

    ASEMI采用无氧铜材料,导电性好,镀锡层,保存简单,防氧化易焊接

    用普通铜框架材料或铁质引脚,易造成引脚氧化,不上机虚焊脱焊,阻抗大

    ASEMI 设备PK 1 设备精度低Y-5

    ASEMI工厂采用健鼎与冠魁专用设备,同时检测18项关键电性数据

    普通生产设备精度低,电性参数检测不严格,质量参差不齐一致性差

    应用领域/ APPLICATION

    MBR60200PT-应用领域
  • 正向电流

    60A
  • 反向耐压

    45V~200V
  • 浪涌电流

    500A
  • 漏电流

    10ua
  • 操作温度

    -40℃~170℃
  • 合作伙伴/ PARTNER

    联系我们/ CONTACT US

    台湾ASEMI品牌MBR60200PT,MBR60150PT,ASEMI肖特基二极管,高压大电流适配变频器、充电箱等功率设备 MBR60200PT

    MBR60200PT的电性参数:最大正向平均电流60A;最大反向峰值电压200V

    MBR60200PT的包装方式:360/管,360/盒,1800/箱

    肖特基二极管被广泛适用于:电源、充电器、适配器、LED灯饰、大小家电、民用及工业设备等产品中使用
