KBPC5010 会被击穿的三个诱因您都知道了吗?

返回列表来源:ASEMI 作者:ASEMI-NEYA 发布日期:2010.12.31 浏览:-
摘要:KBPC5010是一款应用广泛的集成整流桥,在大功率电源界拥有非常高的人气以及众多的应用案例。KBPC5010在使用过程中被击穿的情况也是有出现,那么如何用正确的姿势来打开该款整流桥KBPC5010呢...

KBPC5010是一款应用广泛的集成整流桥,在大功率电源界拥有很高的人气以及众多的应用案例。KBPC5010在使用过程中被击穿的情况也是有出现,那么如何用正确的姿势来打开该款整流桥KBPC5010呢?其实里边有很多门道要知道。KBPC5010被击穿主要有三个方面的诱因导致的,所以避免以下三个方面情况的发生很重要,下面我们就重点来探讨。


电流击穿占比所有KBPC5010损坏案件比例无疑是很大的一个方面。电流击穿很好理解:就是指KBPC5010因不能承受过大电流而直接被电流损坏。我们知道KBPC5010属于半导体功率器件,其工作原理本身就是利用二极管的单向单通特性,将4个整流二极管芯片封装在一个集成块里。它的特性好比一个通道,只将电流的极性改变并不会改变其电流值大小,当电流超过通道的承受范围,整流桥KBPC5010自然会被击穿。

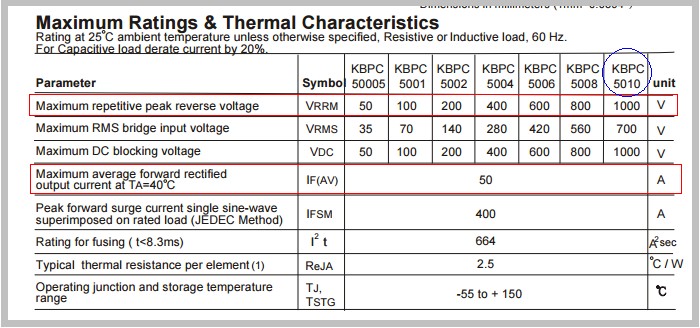

ASEMI-KBPC5010-1

电压击穿情况在所有KBPC5010损坏案件中,出现的比例也是比较大的一个方面。电压击穿情况也很好理解:因电路反向电压超过KBPC5010承受能力时会被直接击穿。前面我们说了整流桥KBPC5010是利用了二极管的单向导通特性,这意味着当电流正半轴时内置二极管芯片工作,当电流负半轴时二极管芯片应当反向截止。假设电路中的反向电压超过KBPC5010的最大反向耐压时,内部芯片会被击穿,这意味着KBPC5010被电压击穿了。



热击穿的情况在机器自动焊接中出现很少,但在人工手动焊接的情况下就比较多见到。我们知道KBPC5010整流桥内部是由4颗二极管芯片构成的,然而二极管PN的结温大概在150℃左右。所以当焊接时间过长导致温度上升,很容易将内置芯片熔断造成KBPC5010整流桥被热击穿的情况。


上述就是KBPC5010会被三个方面击穿的详细介绍,仅供参考,希望对大家有所帮助。12年专注电源整流器件领域,ASEMI磐石品质,诚挚服务,双赢合作,期待您的合作与加入。
